Un'altra modifica che si puo' fare serve ad ottenere 24 V, per il modellismo e' piuttosto inutile ma in laboratorio potrebbe avere  un suo perche'. Ve la mostro:

	Questo e' lo stesso alimentatore, ho solo spostato lo zener (che e' da 9V per ottenere 14V).  A destra la modifica che, come si nota, prevede l'aggiunta di 2 componenti: un mospec (il mospec sta' al diodo come il mosfet al transistor) e un condensatore. Il mospec va alettato se si necessita di una grande potenza, il condensatore e' anch'esso in funzione della potenza richiesta.
	Il negativo del condensatore va a massa (gnd), il positivo al centrale del mospec. Uno dei due laterali (o tutti e due) del mospec va in un punto della scheda che mostrero'. Ai capi del condensatore e' possibile prelevare il doppio della tensione e, a logica, la meta' della corrente che preleveremmo normalmente sull'uscita 12V (quindi la stessa potenza). Le lampade sono in serie.

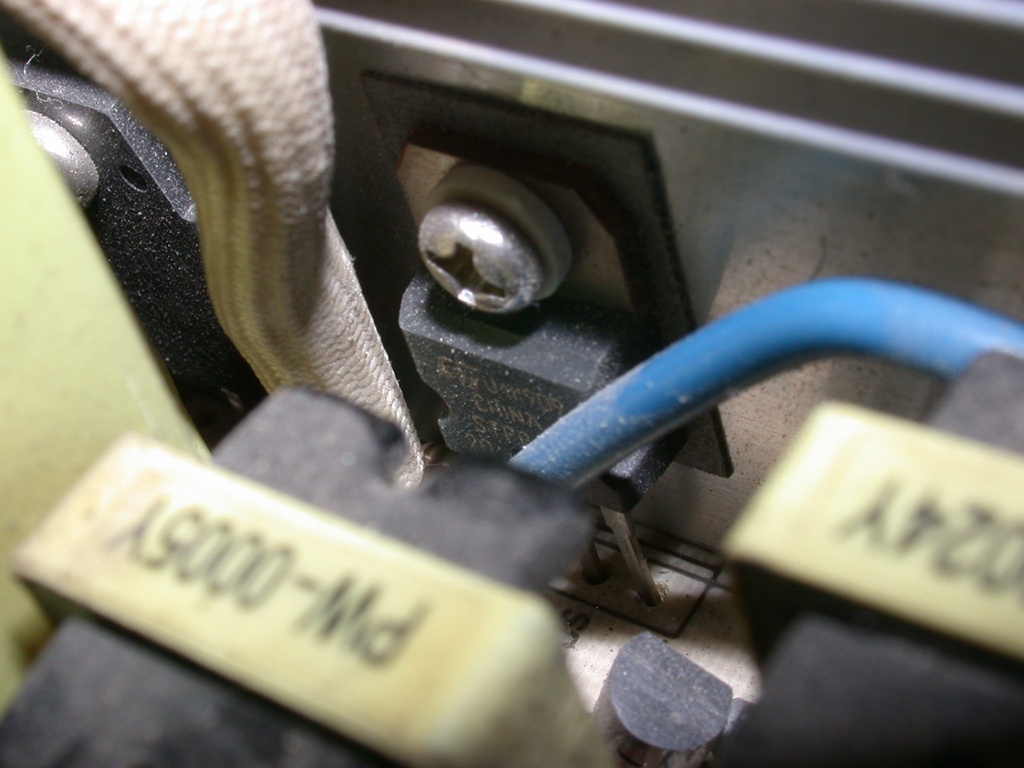

	Nel "secondario" dell'alimentatore (forse dovrei dire "nella sezione a bassa tensione") ci sono in genere 2 mospec (alto sx) ed un mosfet (alto dx), bisogna pescare il centrale del mosfet.
	Nel mio caso, non occorrendomi una potenza elevata, ho messo un piccolo mospec e un piccolo condensatore, l'aletta serve piu' che altro da supporto. La tensione NON e' stabilizzata (ovviamente) ma sappiamo come fare per stabilizzarla, se questa fosse la nostra priorita'. Non arrischiamoci a mettere un condensatore da 25V, meglio 40 o 50 perche', come si vede a dx, se non stabilizziamo la tensione, questa puo' raggiungere e superare i 30V.

Ho notato che, stabilizzando il 12V a ~12.5V, sul 5V escono ~7V, se dal ~12 si puo' ottenere ~24, dal ~7 si potrebbe ottenere ~14. L'idea e' questa: se sul mobile c'e' scritto "240W" ma dall'uscita 12V sono prelevabili solo 10A (quindi 120W) combinando le 2 uscite si possono ottenere tutti i 240W (cioe' 20A) con l'alimentatore fresco come una rosa.


Al solito: non mettete le mani dentro all'alimentatore quando e' acceso e nemmeno poco dopo averlo spento.
In ogni caso leggete le  avvertenze.
